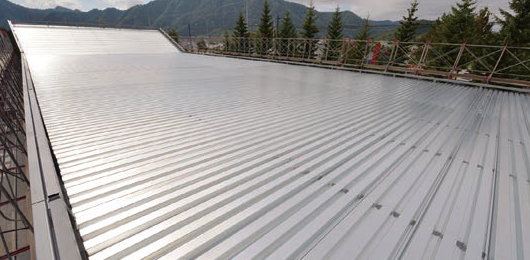

防水用耐火デッキプレート
北日デッキ JHD600R
断熱材を薄くしても踏抜きが無く、安全性・経済性に優れています。嵌合式の接合により施工性に優れ、プルーフ防水工法やシート防水工法の下地に最適です。また、働き幅606㎜へ可変する事も可能です。

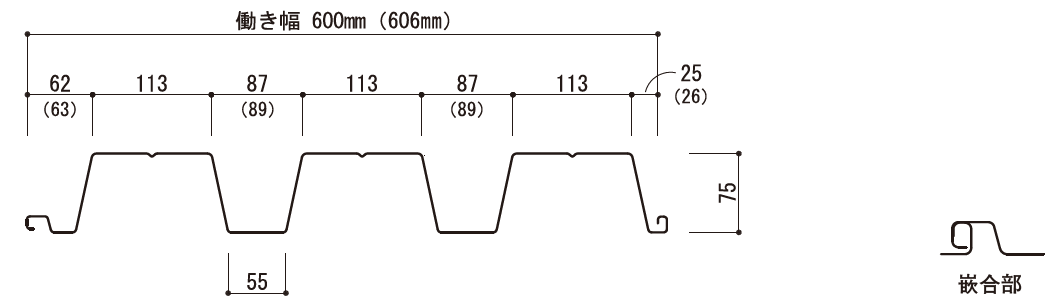

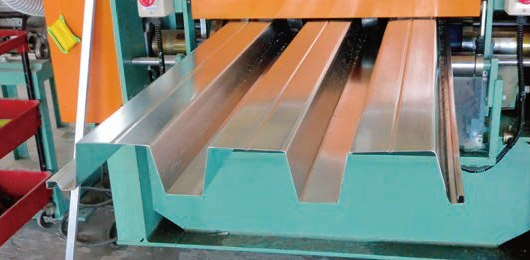

■製品断面図
※寸法：鋼板板厚芯で計測
ビームクローサー
■屋根30分耐火認定仕様 FP030RF-1657-1
| 品名 | JHD600R JHD606R |
|---|---|
| 規格 | JIS G3352 |
| 板厚 | 1.0㎜ 1.2㎜ |
| 材料 | SDP1TG（※） SDP1T SDP2 SDP2G SDP3 ※当社標準仕様 |
| めっき種類 | 溶融亜鉛めっき鋼板（Z12・Z27） 溶融亜鉛-5％アルミニウム合金めっき鋼板 溶融55％アルミニウム-亜鉛合金めっき鋼板 |
| スパン | 単純支持 連続支持 3.8ｍ以下 |
| デッキプレート 相互の接合 |
嵌合方式 |
■製品重量・断面性能
| 品名 | 板厚 | 製品重量 Z12 | 製品重量 Z27 | 中立軸 ㎝ |
断面２次 モーメント cm4/ｍ |
正曲げ 断面係数 cm3/ｍ |
負曲げ 断面係数 cm3/ｍ |
断面積 cm2/ｍ |
||
| mm | kg/m | kg/m2 | kg/m | kg/m2 | ||||||
| JHD600R-10 | 1.0 | 8.03 | 13.4 | 8.23 | 13.8 | 4.48 | 144 | 29.3 | 32.1 | 16.7 |
| JHD600R-12 | 1.2 | 9.60 | 16.0 | 9.80 | 16.4 | 4.50 | 173 | 35.8 | 38.6 | 20.0 |
※JHD606R(働き幅606mm)の場合は、お問合せください。

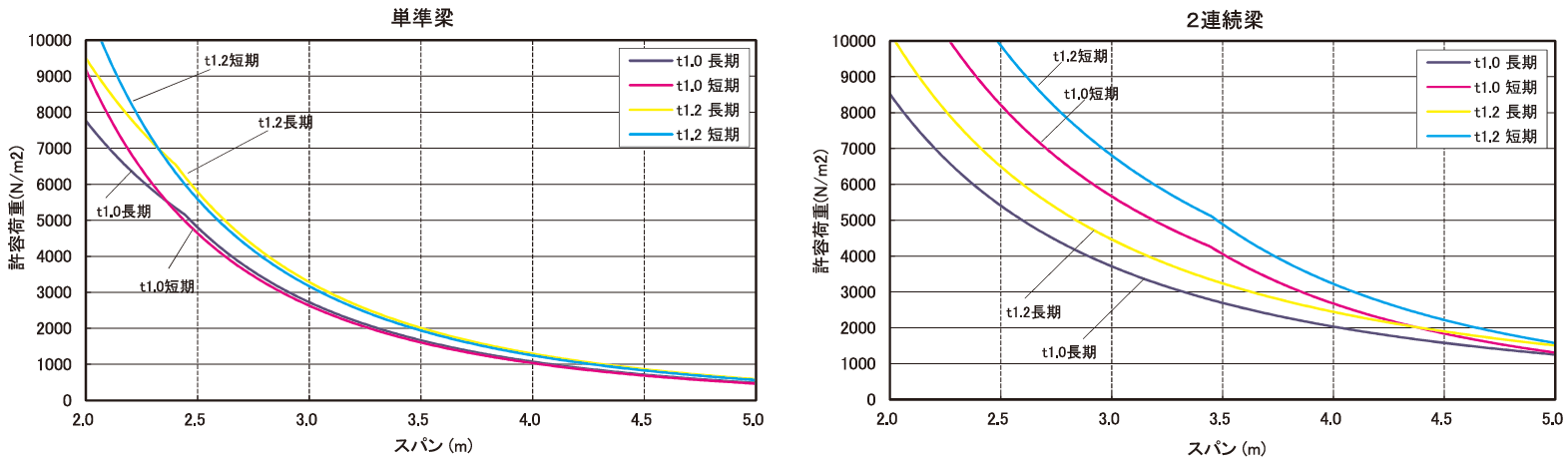

■製品重量・断面性能
※許容スパンは、建設地の風圧・積雪荷重により異なりますので、別途お問合せ願います。
※デッキプレートに直接吊り金具等を付けて、天井等を吊らないでください。
【北日デッキ ＪＨＤ６０６Ｒ】
