外壁材
平成ルーフ（壁用）
防水性能に優れ、施工性も良く通し吊子を使用する事により耐風圧性能も向上します。
■製品仕様
| 板厚 |
0.35mm～0.4mm |
| 働き幅 |
229mm～455mm、可変 |
| 原板幅 |
304mm～530mm |
| ㎡当りのｍ数 |
4.37ｍ～2.20ｍ、可変 |
※上記以外の可変寸法については、リブの有無が指定されますのでご相談ください。
※縦さざ波は、標準働き幅のみ対応可能です。（標準働き幅：455mm、380mm、278mm、229mm）

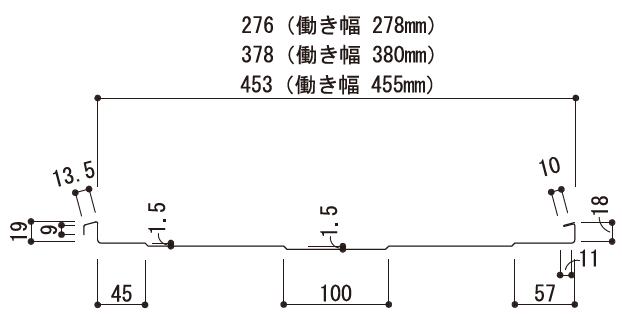

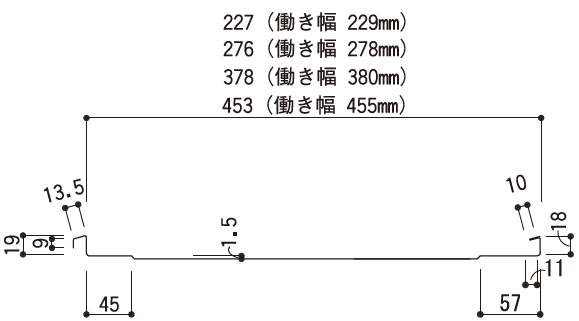

■製品断面図
| フラット（縦波対応可） |
 |
| 両端リブＢ |
 |
| 中央リブ+両端リブＢ |
 |

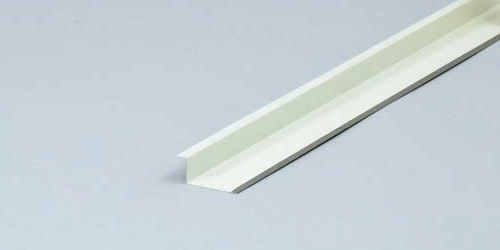

通し吊子
Ｌ＝530・914・2,000 |
 |
※通し吊子は、胴縁内で突きつけでの施工を推奨します。

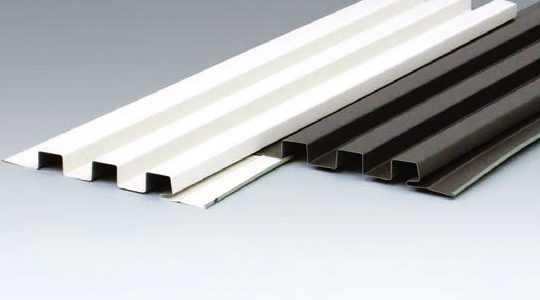

角波スパン１４８
ビスが見えないボルトレスタイプです。また、差込部に折返しが付いていることで歪みや、ばたつきを防止し、美観性・耐風圧性が向上しました。
製品仕様
| 板厚 |
0.35mm～0.5mm |
| 働き幅 |
148mm |
| 原板幅 |
304mm |
| ㎡当りのｍ数 |
6.76ｍ |
■製品断面図
 |

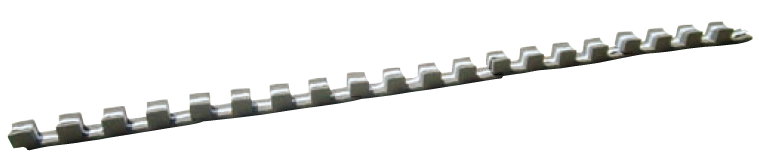

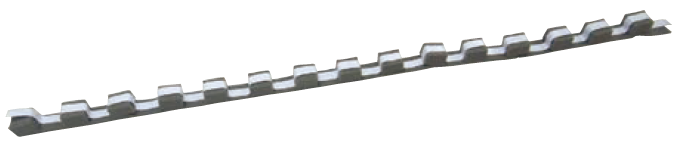

■ケミカル面戸
 |

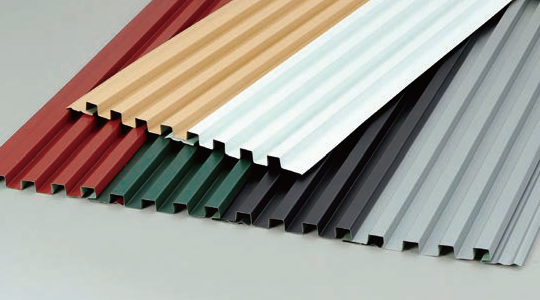

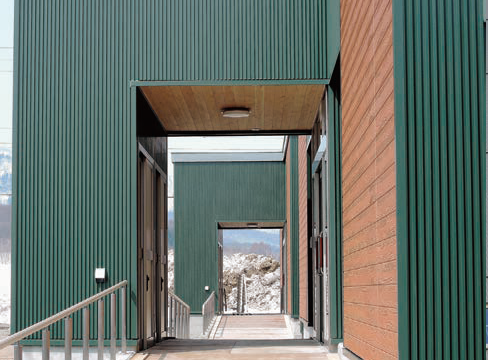

ウォールスパン.A-1
細かな角波ディティールが、スタイリッシュな外観を演出します。
■製品仕様
| 板厚 |
0.35mm～0.4mm |
| 働き幅 |
148mm |
| 原板幅 |
304mm |
| ㎡当りのｍ数 |
6.76ｍ |
■製品断面図
 |
■ケミカル面戸
 |

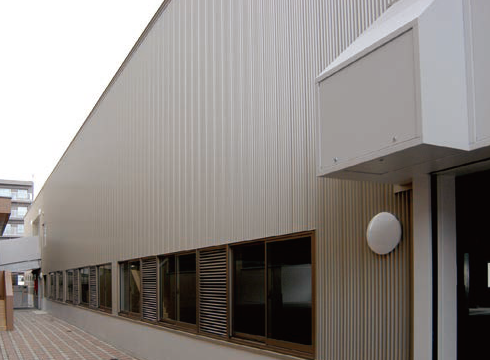

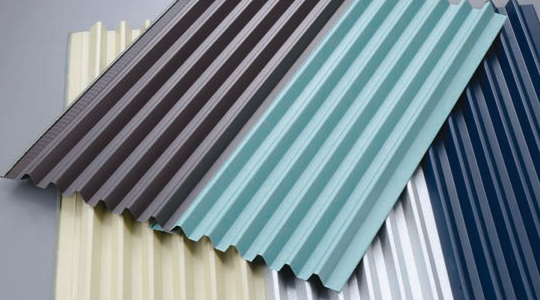

三角スパン
一般的な角型スパンと違う三角形の山形に加工することで、シャープな陰影が建物に格調・風格を与え洗練されたデザインを高めます。
従来商品よりも、耐風圧性、雨仕舞いに優れた、高級感あふれる壁材でスピード施工可能。
■製品仕様
| 板厚 |
0.35mm～0.5mm |
| 働き幅 |
253mm |
| 原板幅 |
455mm |
| ㎡当りのｍ数 |
3.95ｍ |
■製品断面図
 |
【三角スパン】 ダウンロード(納まり図）(sakaku.zip 536KB)

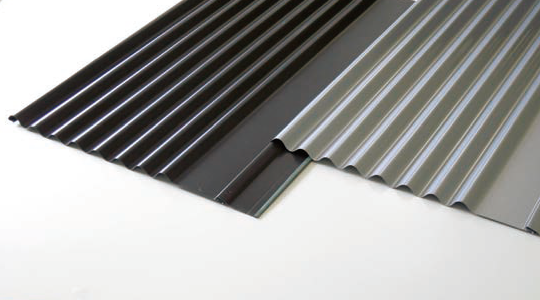

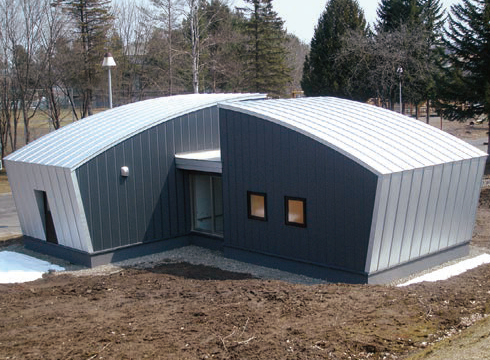

ラヴウォ～ル
ビスが見えないボルトレスタイプで、ウエーブとフラットのコンビネーションが優しく優雅に演出します。
■製品仕様
| 板厚 |
0.35mm～0.5mm |
| 働き幅 |
303mm |
| 原板幅 |
455mm |
| ㎡当りのｍ数 |
3.30ｍ |
■製品断面図
 |
【ラヴウォ～ル】 ダウンロード(納まり図）(l-wl.zip 490KB)

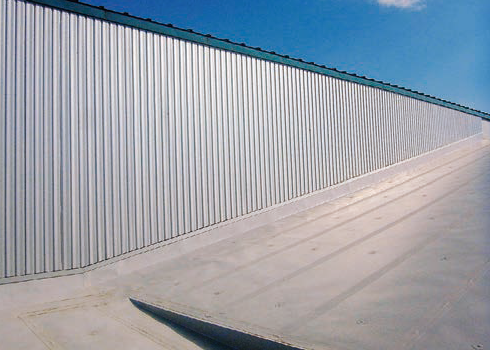

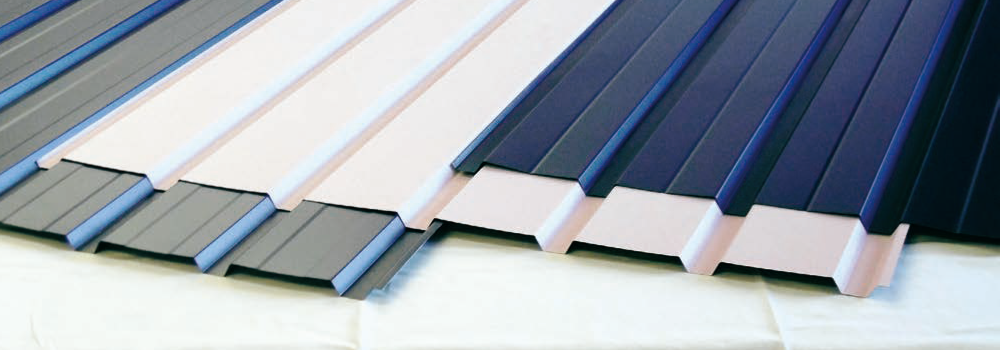

角波ワイド
広い働き幅で施工性に優れ、経済的です。高層建築物の外壁でも高い耐風圧性を発揮します。
■製品仕様
| 板厚 |
0.35mm～0.6mm |
| 働き幅 |
780mm |
| 原板幅 |
914mm |
| ㎡当りのｍ数 |
1.28ｍ |
■製品断面図
| フラット |
 |
| 角リブ付 |
 |
| ひもリブ付 |
 |
| 角リブ＋ひもリブ付 |
 |
※「立上げ無」「立上げ有」が選択できます。

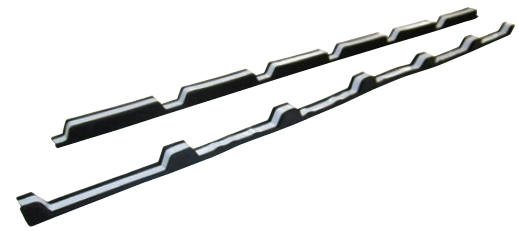

■ケミカル面戸
 |

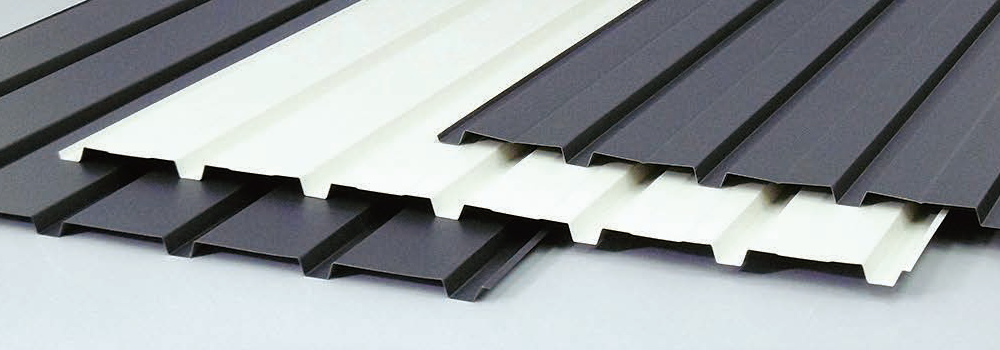

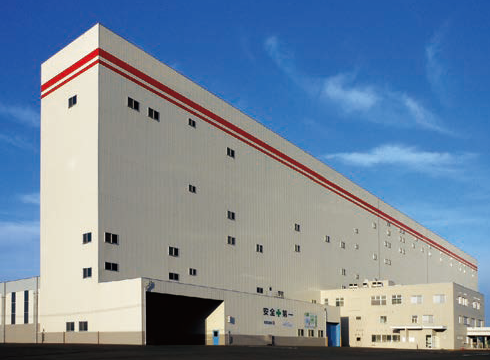

角波750
角波は汎用性のある外壁材として開発されました。施工性に優れ、経済的で高層建築物の外壁でも高い耐風圧性を発揮します。
■製品仕様
| 板厚 |
0.35mm～0.5mm |
| 働き幅 |
750mm |
| 原板幅 |
914mm |
| ㎡当りのｍ数 |
1.33ｍ |
■製品断面図
| フラット |
 |
| 角リブ付 |
 |
| ひもリブ付 |
 |
| 角リブ＋ひもリブ付 |
 |
※「立上げ無」「立上げ有」が選択できます。
■ケミカル面戸
|

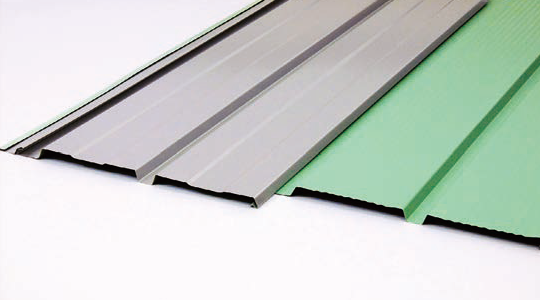

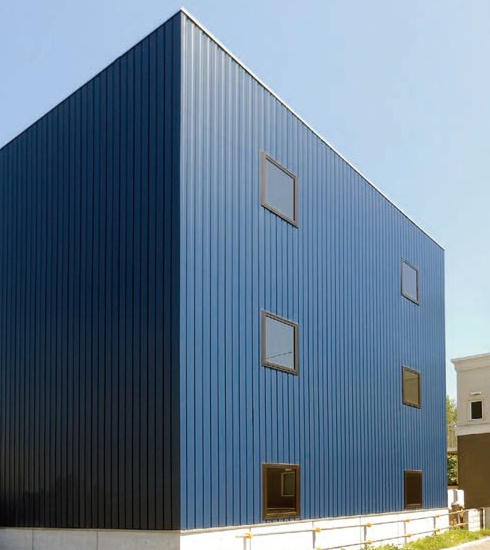

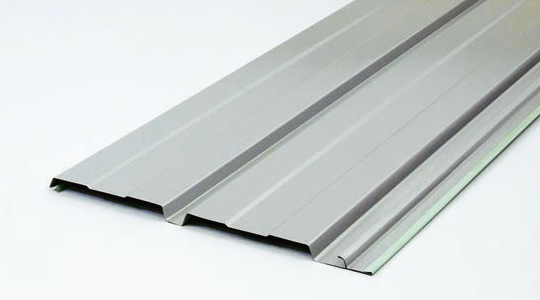

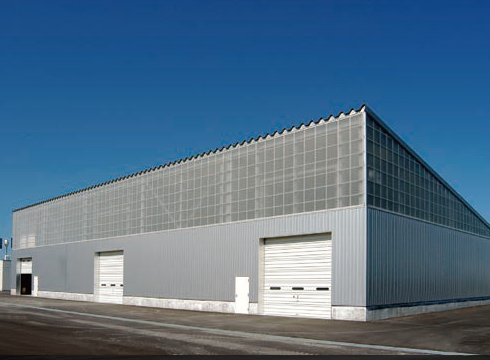

ボルトレス325
- 1．スッキリとした外観
- 取付けビスが表れないので、スッキリとした外観に仕上がります。
- 2．工期短縮
- スピーディな施工を実現します。
- 3．ボルトレス工法です。
- ボルトレス工法なので、美しい仕上がりとなります。
■製品仕様
| 板厚 |
0.35mm～0.5mm |
| 働き幅 |
325mm |
| 原板幅 |
455mm |
| ㎡当りのｍ数 |
3.08ｍ |

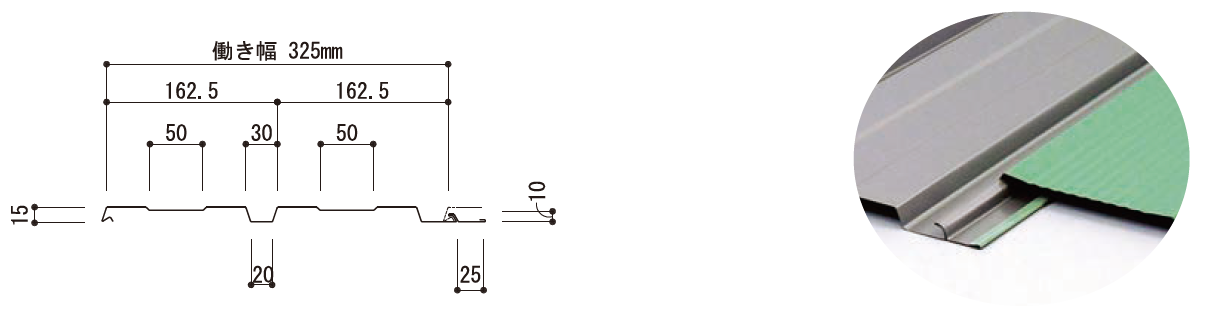

■製品断面図
 |

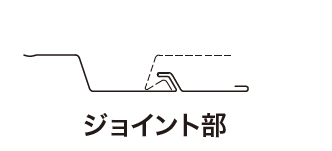

| ジョイント部 |
 |

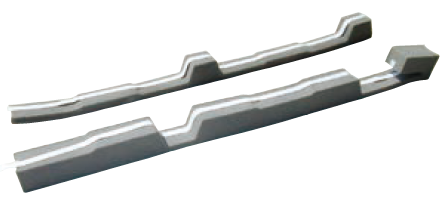

■ケミカル面戸
 |
【ボルトレス325】 ダウンロード(納まり図）(bl325.zip 572KB)

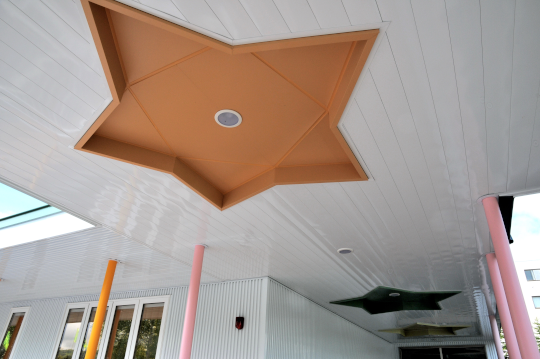

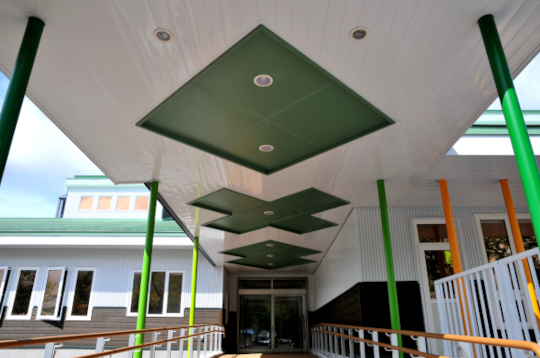

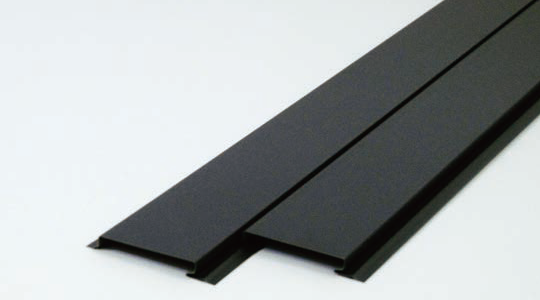

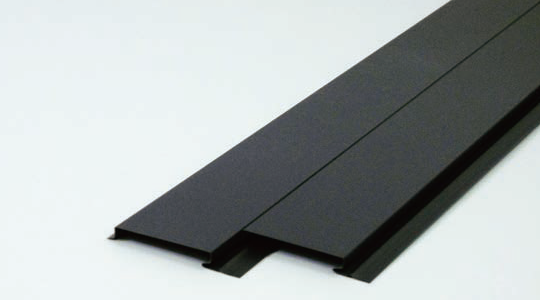

スパンドレル
意匠性に優れ、内・外装材として、幅広い用途に対応できるボルトレスタイプの製品です。
働き巾は100mm・150mmの２種類を標準とし、特注で100mmから300mmまでの成型（製品巾により板厚変わります）が可能。
製品バリエーションに優れ、フラット・H型リブ及び目地有・無から選定できます。
外装材としては看板等に多く使用されております。
■製品仕様
| 板厚 |
0.35mm～0.5mm |
| 面幅 |
100mm／150mm、可変 |
| 原板幅 |
175mm／225mm、可変 |
| ㎡当りのｍ数 |
10ｍ／6.67ｍ、可変 |
| |
目地有り |
目地無し |
| タイプ |
型式 |
面幅 |
目地 |
働き幅 |
面幅 |
働き幅 |
| 100 |
F・H |
100 |
5 |
105 |
100 |
100 |
| 150 |
F・H |
150 |
5 |
155 |
150 |
150 |
| 150～300 |
F |
※事前にご相談ください |

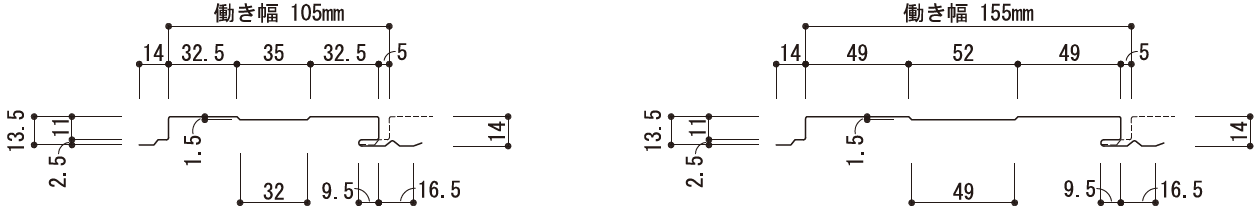

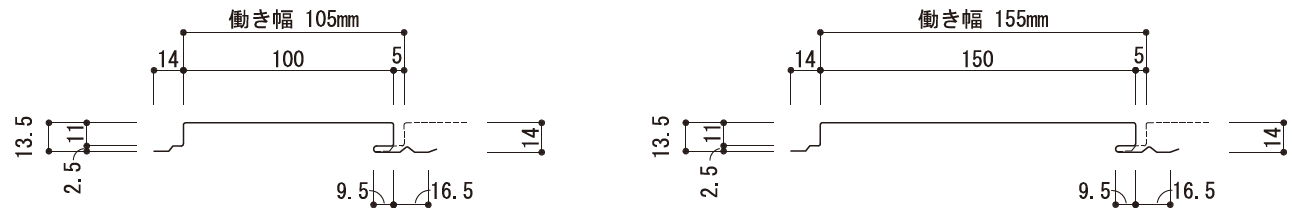

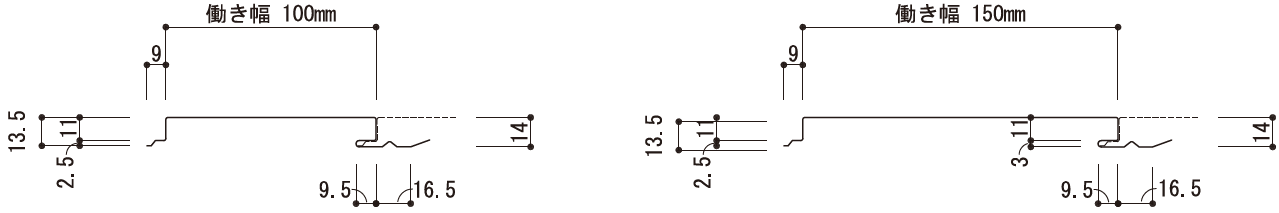

■製品断面図
| Ｆ型（目地有り） |
 |
| Ｆ型（目地無し） |
 |
| Ｈ型（目地有り） |
 |
【スパンドレル】 ダウンロード(納まり図）(span.zip 738KB)

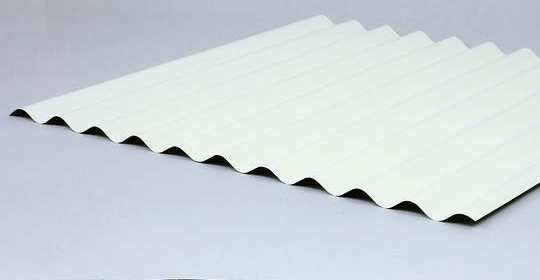

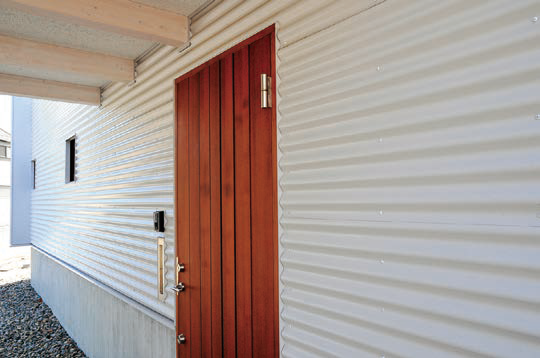

大波
重ね貼りのオーソドックスな工法で、屋根・外壁等広範囲でご使用いただけます。
■製品仕様
| 板厚 |
0.35mm～0.6mm |
| 働き幅 |
680mm |
| 原板幅 |
914mm |
| ㎡当りのｍ数 |
1.47ｍ |
■製品断面図
 |
■ケミカル面戸
 |

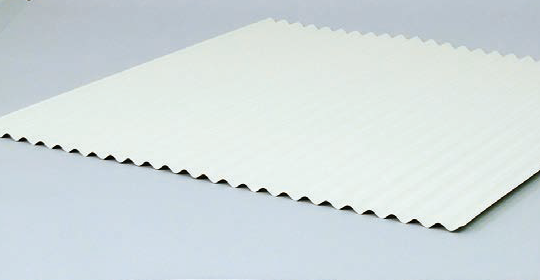

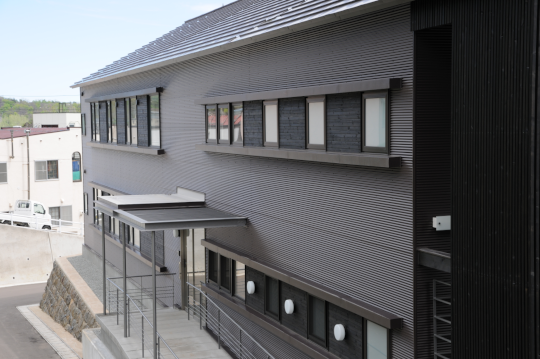

丸波
丸波は施工性が良く経済性に優れています。
■製品仕様
| 板厚 |
0.27mm～0.4mm |
| 働き幅 |
725mm |
| 原板幅 |
914mm |
| ㎡当りのｍ数 |
1.38ｍ |
■製品断面図
 |

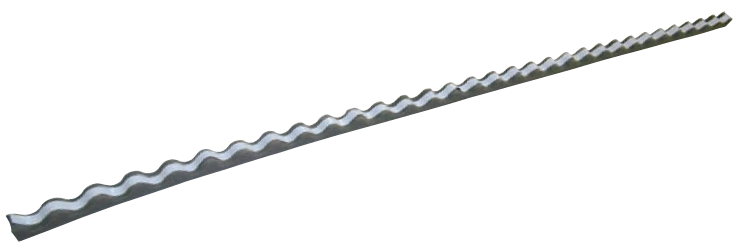

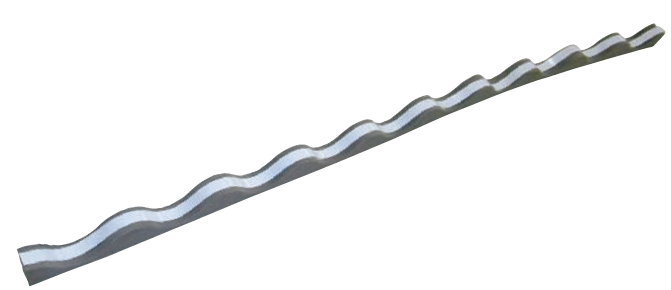

■ケミカル面戸
 |
SMシート 不燃（屋根用）ＮＭ-1957
溶融亜鉛めっき鋼板の両面に塩化ビニル樹脂フィルムを被覆している為、耐候性、耐食性、耐磨耗性に優
れ、弾力性のある被覆材は谷用コイルに適しています。表面にエンボス加工が施されている為、意匠性に
優れています。
■製品仕様
| 用途 |
住宅、倉庫、工場の谷とい |
| 板厚 |
0.4mm |
| 原板幅 |
914mm、1,000mm |
| 被覆層 |
表面0.25mm、裏面0.1mm |
■構成
 |

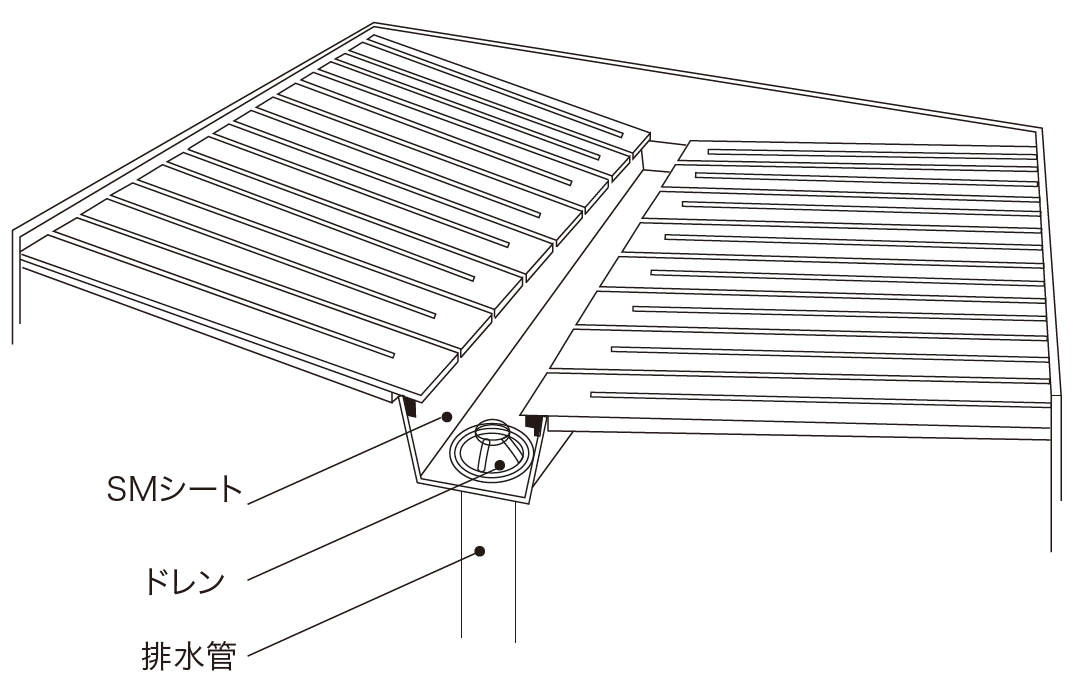

■構成図
 |
■ご使用に当って
◯水漏れ防止のため、以下のことは必ずお守りください。
・「腰折れ」によるしわが発生したＳＭシートは使用しないでください。

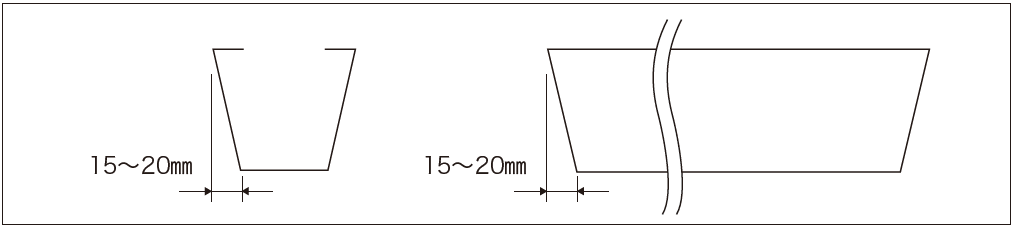

・ 排水溝の形状は下図の様に「舟型」にしてください。
・ 排水溝を釘等で外枠に固定しないでください。
・ ドレン周辺及び加工、接続部は必ず防水シールを塗布してください。
◯排水溝の長さが12ｍ以上になる場合は膨張収縮の調整をする為、『エキスパンション加工』が必要です。
